V súčasnosti metódy odvádzania tepla používané pre elektronické zariadenia zahŕňajú najmä grafitové chladiče, grafénové chladiče, odvádzanie tepla gélom na vedenie tepla, chladič tepla, parnú komoru atď.
Medzi nimi odvádzanie tepla z grafitu, odvádzanie tepla z grafénu a odvádzanie tepla z tepelne vodivého gélu patrí k materiálom na odvádzanie tepla s obmedzeným účinkom odvádzania tepla, ktoré sa používajú hlavne v malých elektronických výrobkoch; Tepelné trubice a parná komora sú komponenty na odvádzanie tepla s vysokou účinnosťou odvádzania tepla a používajú sa hlavne vo veľkých a stredne veľkých elektronických zariadeniach.
Hoci tepelné trubice aj parná komora využívajú fázovú zmenu na dosiahnutie rozptylu tepla, vrátane štyroch hlavných krokov vedenia, vyparovania, prúdenia a kondenzácie, ich metódy vedenia tepla sú odlišné. Tepelné trubice sú jednorozmerný prenos tepla, zatiaľ čo parná komora je dvojrozmerný prenos tepla, s väčšou kontaktnou plochou s médiom na odvádzanie tepla, rovnomernejším odvodom tepla a lepšou prispôsobivosťou potrebám aplikácií v oblastiach, ako sú miniaturizované elektronické zariadenia. v ére 5G. Súvisiace štúdie ukázali, že výkon chladiča s rovnomernou tepelnou doskou je o 20 % až 30 % vyšší ako výkon tepelnej trubice, čo môže ďalej zlepšiť účinnosť tepelnej vodivosti.
Princíp a štruktúra parnej komory
Parná komora pozostáva z utesneného plášťa rúrky, pórovitého jadra absorbujúceho kvapalinu a pracovnej tekutiny.
Kvapalná pracovná kvapalina absorbuje teplo a odparuje sa na odparovacom konci a potom je transportovaná v plynnej forme do kondenzačného konca v dutine, kde uvoľňuje teplo a kondenzuje. Kondenzovaná kvapalná pracovná kvapalina je poháňaná kapilárnou silou a transportovaná späť k odparovaciemu koncu cez porézne sacie jadro. V tomto cykle môže ohrievacia platňa pracovať nezávisle bez externého pohonu, čím sa dokončí efektívny prenos tepla.
Chladiče vc možno rozdeliť na dva typy podľa smeru prenosu tepla a dva typy namáčacích dosiek prenášajú teplo v smere hrúbky a dĺžky. Prvý môže odoberať viac tepla prostredníctvom rozsiahlej kondenzácie; Ten môže prenášať na veľké vzdialenosti a udržiavať vynikajúcu rovnomernosť teploty.
Chladič parnej komory je rozdelený hlavne na štandardný chladič parnej komory (Väčší alebo rovný 2 mm), ultratenký chladič parnej komory (<2mm), and extreme ultra-thin vapor chamber heat sink (≤ 0.6mm) according to different thicknesses.
Aplikácia dosiek parnej komory
Použitie dosiek parných komôr možno rozdeliť do dvoch kategórií na základe rôznych aplikačných prostredí, aplikácií v pozemnom prostredí a aplikácií v leteckom prostredí. Prvý je v prostredí gravitácie, zatiaľ čo druhý je v prostredí nulovej gravitácie, mikrogravitácie alebo supergravitácie.
Aplikácie v pozemnom prostredí zahŕňajú najmä tieto aspekty:
1) 5G základňová stanica: Chladič parnej komory sa používa hlavne na odvod tepla 5G základňovej stanice BBU a AAU (aktívna anténna jednotka).
Keďže požiadavky na výkon základňových staníc 5G pre chladič parnej komory sa postupne zvyšujú, je potrebné vyvinúť chladič parnej komory s vyšším výkonom odvádzania tepla, aby sa splnili požiadavky na odvádzanie tepla s vysokou hustotou makro základňových staníc, malých základňových staníc atď.
2) Mobilné telefóny, počítače a iné elektronické produkty: Diverzifikácia a vysoký výkon elektronických produktov, ako sú mobilné telefóny a notebooky, viedli k zvýšeniu celkovej spotreby energie.
V posledných rokoch väčšina inteligentných telefónov a notebookov, ktoré vydali domáci výrobcovia, prijala schému chladenia chladiča parnej komory.
Na pozadí neustáleho vývoja 5G smartfónov a ipadov smerom k vysokému výkonu, nízkej hmotnosti a vysokému výkonu sa ultratenký, vysokokvalitný a špičkový dizajn chladiča stane hlavným trendom vývoja v budúcnosti.
3) V oblasti vysokovýkonných LED: S nárastom spotreby energie LED čipov a zmenami v štruktúre vysokovýkonných LED svetiel (ľahké a ľahko sa inštalujú) tradičný odvod tepla už nie je schopný splniť požiadavky požiadavky na odvod tepla takýchto lámp.
Ako nový spôsob riešenia problému rozptylu tepla LED svetelných zdrojov sa parná komora postupne stala hlavným dopytom a priemyselným trendom v ére vysokovýkonných LED s jedinečnými výhodami rozptylu tepla.
V súčasnosti boli dosiahnuté trhové aplikácie v oblasti automobilových svetlometov, vrátane spoločností ako Mercedes Benz, BMW radu a Meiss Lighting. Existuje tiež veľa vedcov, ktorí študujú aplikáciu parnej komory v LED priemyselných a banských svetlách, projekčných svetlách a iných oblastiach, ale aplikácie vo veľkom meradle ešte neboli dosiahnuté.
S rastúcim dopytom po aplikácii parných komôr v low-end oblasti LED sa ako znížiť aplikačné náklady parných komôr stane dôležitý smer výskumu.
4) Tepelný manažment nových energetických vozidiel: Odvetvie nových energetických vozidiel sa rýchlo rozvíja a ako zdroj energie pre automobily – napájacie batérie, je tepelný manažment jednou z kľúčových technológií, ktorá sa vo všeobecnosti dosahuje použitím chladiacich modulov parnej komory. rozhrania na výmenu tepla chladenia a napájacej batérie.
Rovnomerná a efektívna tepelná vodivosť chladiacich modulov parnej komory môže účinne znížiť teplo batérie, zlepšiť stabilitu a spoľahlivosť batérie.
5) Vysokovýkonný laser: Účinnosť elektrooptickej konverzie vysokovýkonných laserov je väčšinou medzi 40 % a 60 % a takmer polovica energie sa prenáša teplom.
Súčasne teplo generované laserom počas prevádzky môže tiež viesť k zníženiu výstupného výkonu, zníženiu účinnosti elektrooptickej konverzie, zvýšeniu prahového prúdu a ďalším faktorom, ktoré ovplyvňujú normálnu prevádzku polovodičového lasera. .
Chladiče parnej komory dokážu rýchlo homogenizovať vysokú hustotu tepelného toku na chladiči polovodičových laserov, čím sa zlepšuje účinnosť odvádzania tepla a zároveň sa zabezpečuje stabilný optický výkon lasera.
Záver
Elektronické súčiastky generujú veľké množstvo tepla v malom objeme a efektívny odvod tepla sa stal jednou z hlavných ťažkostí ďalšieho technologického rozvoja.

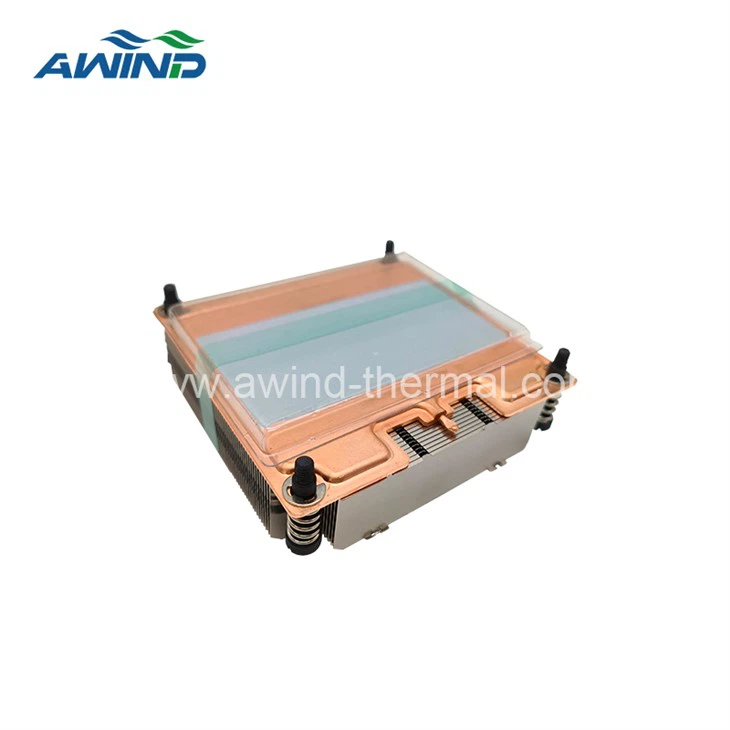

V porovnaní s tradičnými tepelnými rúrami môže medená parná komora ako nový typ zariadenia na vedenie tepla priamo kontaktovať zdroj tepla a rovnomerne prenášať teplo vo všetkých smeroch. Má efektívny a rovnomerný výkon pri vedení tepla a je široko používaný v oblastiach, ako je elektronika, letectvo a nové energetické vozidlá.
