Princíp chladenia kvapalinou: V zariadení s uzavretým obehom kvapaliny kvapalina prúdi čerpadlom. Počas prúdenia kvapaliny na zdroji tepla bolo teplo odoberané kvapalinou. Nakoniec sa kvapalina vráti do čerpadla a znovu a znovu cirkuluje.

Vďaka vysokému chladiacemu výkonu je tepelná vodivosť 20-krát vyššia ako pri chladení vzduchom a môže vyriešiť stovky alebo tisíce problémov s teplom KW. Voľne používané v laserových, vojenských, lekárskych, výkonových elektronických, priemyselných zariadeniach atď.

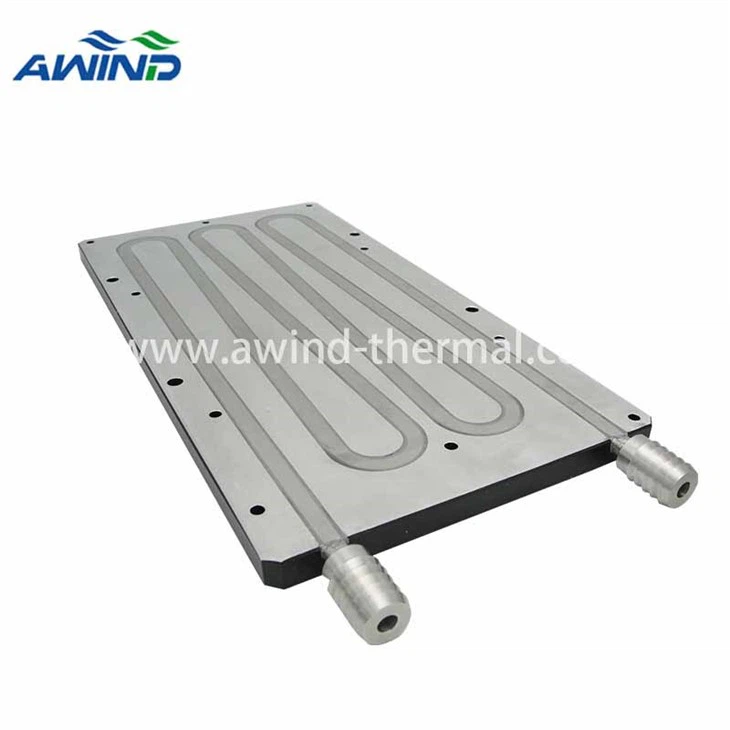

Chladiaca doska kvapalinoudizajnové puzdro

Návrhový vstup

Požadovaný chladiaci výkon na platňu: 1,6 kW

Teplota prívodnej/vratnej vody: 8/13 st.C

Teplota povrchu platne: 20 st.C

Max. Povrchová teplota: 40 °C

Teplota okolia: 24 °C až 26 °C

Max. Veľkosť studenej dosky: 940 mm (D) x 145 mm (W)

Maximálna hrúbka plechu: 15 mm

DN medenej rúrky: 9,5 mm s vnútorným priemerom 7,1 mm

Rýchlosť prúdu vody: 2,5 m/s (max.)

Počet otvorov: 14 (skrutky so zápustnou hlavou M6 x 25 mm, ako je znázornené nižšie červenou a modrou farbou)

Zdroj tepla

Termálna simulácia

Riešenie: tekutá studená platňa

Veľkosť základne tekutej studenej dosky: 940 * 145 * 12,7 mm, materiál: AL6061

Veľkosť medenej rúrky: priemer 9,5 mm, hrúbka =1,27 mm, materiál: C1100

Simulačný model (ICEPAK)

Pokles tlaku: 1632 Pa

Maximálna rýchlosť: 1,97 m/s

Teplota chladiča

△T: 10,6044 stupňa

Záver

Typ	Ta (stupeň)	Tb-max (stupeň)	Odchýlka Delta T	Prietok	Odolnosť (stupeň /W)
AL extrúzia	25.0	35.6044	10.6044	1.97m/s	0.0066

Ta: Teplota prostredia

S týmto dizajnom môže výsledok simulácie riešenia spĺňať vaše požiadavky.

Dizajn kresby

Epoxidové lepenie

Vlastnosti epoxidu:

• Vynikajúca tepelná vodivosť

• Vynikajúca priľnavosť

• Nízka viskozita umožňuje rýchle samovyrovnávanie

Proces

Hlavné body

Teplota roztoku: 50 plus /5 stupňov Namáčajte asi 3 minúty

PH kvapaliny: 6~8

Rieškové jazierko

Namáčajte asi 3 min

Zátky na zabránenie vniknutia chemického roztoku do skúmavky

Naneste 70-3812 vysokoteplotný epoxid, zmerajte hmotnosť: po nanesení – pred nanesením=0.2 plus /-1g

Pre lepší výsledok lepenia aplikujte epoxid znova, zmerajte podľa hmotnosti: po aplikácii- pred aplikáciou=1~3 g vyplňte všetky dutiny vytvorené po razení.

Automatický dávkovač na nanášanie epoxidu

Vyplňte všetky dutiny vytvorené po razení

Fly strih pre lepšiu rovinnosť

Celkový povrch:<0.1mm for 100x100mm area

Kontaktná plocha zdroja tepla:<0.05mm for 100x100mm area

Ultrazvukové čistenie opäť na kozmetické účely

IR senzor na sledovanie teploty zvárania.

Zvárací výkon: konektor 1410 plus /- 10w

Rúrka: 1200 plus /- 10w

Umiestnite snímač na zvarový spoj

Teplota snímača:

Konektor: 200~650

Potrubie: 200~580

Čas na dosiahnutie konštantnej teploty zváraného predmetu: 2,5 min

HF indukčný zvárací stroj

Test kontroly kvality

Naše kvapalinou chladené platne budú pred dodaním zákazníkom skontrolované, aby sa zabezpečila kvalita výrobkov. Kvalitu našich produktov zabezpečíme skúškou tesnosti a tlakovou skúškou.

Skúška tesnosti 1: Vysoký tlak N2 na kontrolu možného úniku
