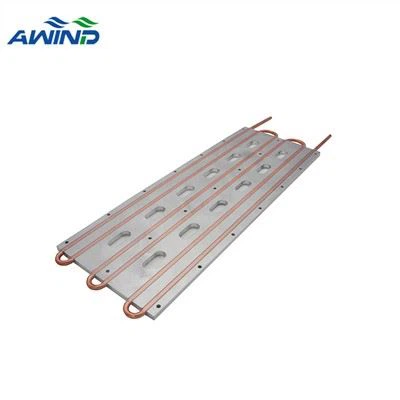

(Obrázok produktu je náš najnovší chladič, kontaktujte nás pre viac informácií)
Dizajnové prvky chladiča
Dizajn radiátorov chladiča je možné vopred navrhnúť podľa objemu a následne doladiť lokálne detaily chladiča, ako je hrúbka zubov, rozstup medzi zubami, výška zubov a veľkosť dna.
(medené rebrá chladiča chladiča)
1. Objem.
2. Spodná časť chladiča je hrubá. Hrúbka dna je navrhnutá tak, aby bola hrubšia v časti zdroja tepla a tenšia smerom k okrajovej časti a chladič absorbuje dostatok tepla zo zdroja tepla, aby ho rýchlo odovzdal okolitým tenkým častiam.
3. Tvar zubov. Hrúbka vzduchovej vrstvy je 2 mm a minimálna vzdialenosť medzi zubami musí byť väčšia ako 3,5 mm, aby prirodzená konvekcia zabezpečila hladkosť. Čím väčší je rozstup, tým menší je relatívny počet zubov a tým menšia je plocha rozptylu tepla.
Odpoveď: Medzera medzi zubami sa zmenšuje, prirodzená konvekcia je oslabená a účinnosť odvádzania tepla je relatívne znížená.
B. Vzdialenosť medzi zubami sa zväčší, počet zubov sa zníži a plocha povrchu pre odvod tepla sa zníži.
Uhol vytlačených zubov je vo všeobecnosti 3 stupne a hrúbka koreňa zubov sa smerom ku špičke zubov postupne stenčuje, takže koreň zubov absorbuje dostatok tepla na rýchly prenos tepla na špičku zubov. , čím sa zvyšuje účinnosť odvádzania tepla a forma s uhlom ponoru sa tiež ľahko vytláča.
Hrúbka zubov: Po určení tvaru zubov je veľmi dôležitý kompromis medzi hrúbkou zubov a výškou zubov, najmä ak sú zuby tenké a vysoké, spôsobí to ťažkosti pri prenose tepla medzi zuby vo vzdialenosti od špičky zubov. Objem chladiča tiež nezvyšuje účinnosť odvodu tepla.
Thin teeth>>>>Schopnosť prenosu tepla zubov na špičku zubov je oslabená.
Thickness of the tooth pieces>>>>Počet zubových kúskov je znížený a relatívna plocha povrchu rozptylu tepla je menšia
The height of the tooth piece>>>>schopnosť prenosu tepla zuba na hrot zuba je slabšia a relatívna objemová účinnosť odvádzania tepla je slabšia.
The teeth are short>>>>plocha povrchu pre odvod tepla je znížená.
